软化树脂知识点分(fēn)享

作者： vch11602707

发布于： 2021-12-16 17:12

阅读： 83

水处理(lǐ)树脂分(fēn)為(wèi)阳离子树脂和阴离子树脂,阳离子树脂又(yòu)细分(fēn)為(wèi)钠型和氢型,钠型树脂将水中的钙镁离子交换成钠离子,使水变软。氢型树脂是将水中的钙镁离子交换成氢离子使水软化.阴离子树脂中含被可(kě)置换的氢氧根离子,能(néng)置换出水中的酸根离子,同时使用(yòng)阴离子树脂和氢型阳离子树脂可(kě)以将水变為(wèi)纯净水。

在水处理(lǐ)行业中离子交换就是水中的离子和离子交换树脂上的离子所进行的等電(diàn)荷摩尔量的反应。

物(wù)理(lǐ)性质

离子交换树脂的颗粒尺寸和有(yǒu)关的物(wù)理(lǐ)性质对它的工作和性能(néng)有(yǒu)很(hěn)大影响。

树脂颗粒尺寸

离子交换树脂通常制成珠状的小(xiǎo)颗粒，它的尺寸也很(hěn)重要。树脂颗粒较细者，反应速度较大，但细颗粒对液體(tǐ)通过的阻力较大，需要较高的工作压力;特别是浓糖液粘度高，这种影响更显著。因此，树脂颗粒的大小(xiǎo)应选择适当。如果树脂粒径在0.2mm(约為(wèi)70目)以下，会明显增大流體(tǐ)通过的阻力，降低流量和生产能(néng)力。

树脂颗粒大小(xiǎo)的测定通常用(yòng)湿筛法，将树脂在充分(fēn)吸水膨胀后进行筛分(fēn)，累计其在20、30、40、50……目筛网上的留存量，以90%粒子可(kě)以通过其相对应的筛孔直径，称為(wèi)树脂的“有(yǒu)效粒径”。多(duō)数通用(yòng)的树脂产品的有(yǒu)效粒径在0.4～0.6mm之间。

树脂颗粒是否均匀以均匀系数表示。它是在测定树脂的“有(yǒu)效粒径”取累计留存量為(wèi)40%粒子，相对应的筛孔直径与有(yǒu)效粒径的比例。如一种树脂(IR-120)的有(yǒu)效粒径為(wèi)0.4～0.6mm，它在20目筛、30目筛及40目筛上留存粒子分(fēn)别為(wèi)：18.3%、41.1%、及31.3%，则计算得均匀系数為(wèi)2.0。

树脂的密度

树脂在干燥时的密度称為(wèi)真密度。湿树脂每单位體(tǐ)积(连颗粒间空隙)的重量称為(wèi)视密度。树脂的密度与它的交联度和交换基团的性质有(yǒu)关。通常，交联度高的树脂的密度较高，强酸性或强碱性树脂的密度高于弱酸或弱碱性者，而大孔型树脂的密度则较低。

树脂的溶解性

离子交换树脂应為(wèi)不溶性物(wù)质。但树脂在合成过程中夹杂的聚合度较低的物(wù)质，及树脂分(fēn)解生成的物(wù)质，会在工作运行时溶解出来。交联度较低和含活性基团多(duō)的树脂，溶解倾向较大。

树脂的膨胀度

离子交换树脂含有(yǒu)大量亲水基团，与水接触即吸水膨胀。当树脂中的离子变换时，如阳离子树脂由H+转為(wèi)Na+，阴树脂由Cl-转為(wèi)OH-，都因离子直径增大而发生膨胀，增大树脂的體(tǐ)积。通常，交联度低的树脂的膨胀度较大。在设计离子交换装置时，必须考虑树脂的膨胀度，以适应生产运行时树脂中的离子转换发生的树脂體(tǐ)积变化。

树脂的耐用(yòng)性

树脂颗粒使用(yòng)时有(yǒu)转移、摩擦、膨胀和收缩等变化，長(cháng)期使用(yòng)后会有(yǒu)少量损耗和破碎，故树脂要有(yǒu)较高的机械强度和耐磨性。通常，交联度低的树脂较易碎裂，但树脂的耐用(yòng)性更主要地决定于交联结构的均匀程度及其强度。如大孔树脂，具有(yǒu)较高的交联度者，结构稳定，能(néng)耐反复再生。

阳离子树脂

这类树脂含有(yǒu)大量的强酸性基团,如磺酸基-SO3H,容易在溶液中离解出H+,故呈强酸性.树脂离解后,本體(tǐ)所含的负電(diàn)基团,如SO3-,能(néng)吸附结合溶液中的其他(tā)阳离子.这两个反应使树脂中的H+与溶液中的阳离子互相交换.强酸性树脂的离解能(néng)力很(hěn)强,在酸性或碱性溶液中均能(néng)离解和产生离子交换作用(yòng).树脂在使用(yòng)一段时间后,要进行再生处理(lǐ),即用(yòng)化學(xué)药品使离子交换反应以相反方向进行,使树脂的官能(néng)基团回复原来状态,以供再次使用(yòng).如上述的阳离子树脂是用(yòng)强酸进行再生处理(lǐ),此时树脂放出被吸附的阳离子,再与H+结合而恢复原来的组成.

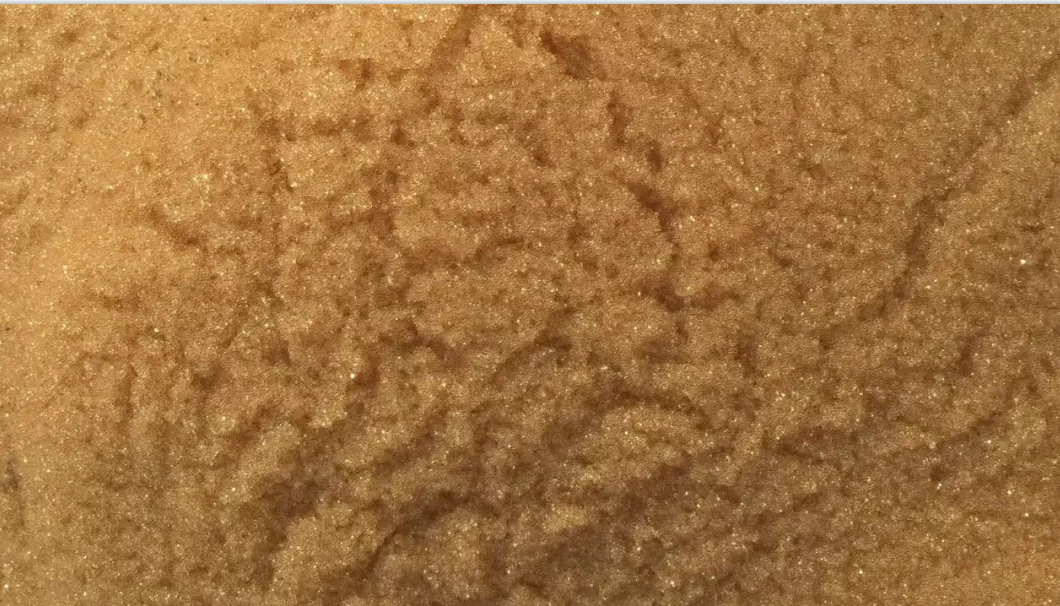

软化树脂知识点分(fēn)享

软化树脂知识点分(fēn)享

推荐文(wén)章

评论
